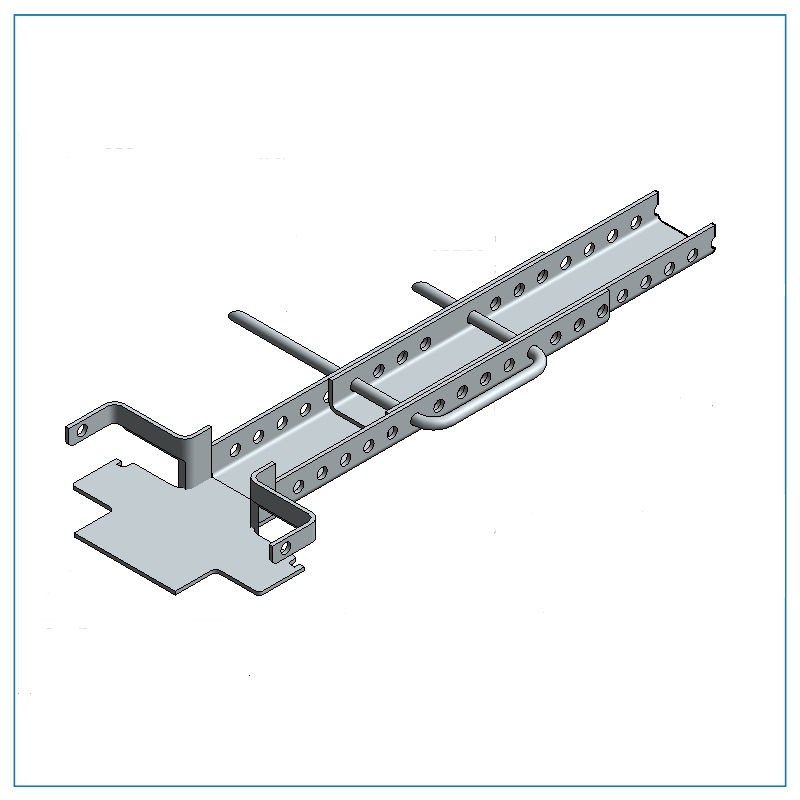

ВНЕШНИЙ ВИД И ДЕТАЛИЗАЦИЯ

Фото внешнего вида профиля и некоторых деталей взяты из версии 1.0 (v1.0) набора семейств "Профиль для каркаса из ГКЛ" и могут незначительно отличатся от внешнего вида версии 1.2 (v1.2). Например, такие как отсутствие отверстий в UA-профиле, отсутствие ребер жесткости на лицевой стороне стоечных профилей (мешали при выравнивании), улучшен внешний вид подвеса прямого и т.п.

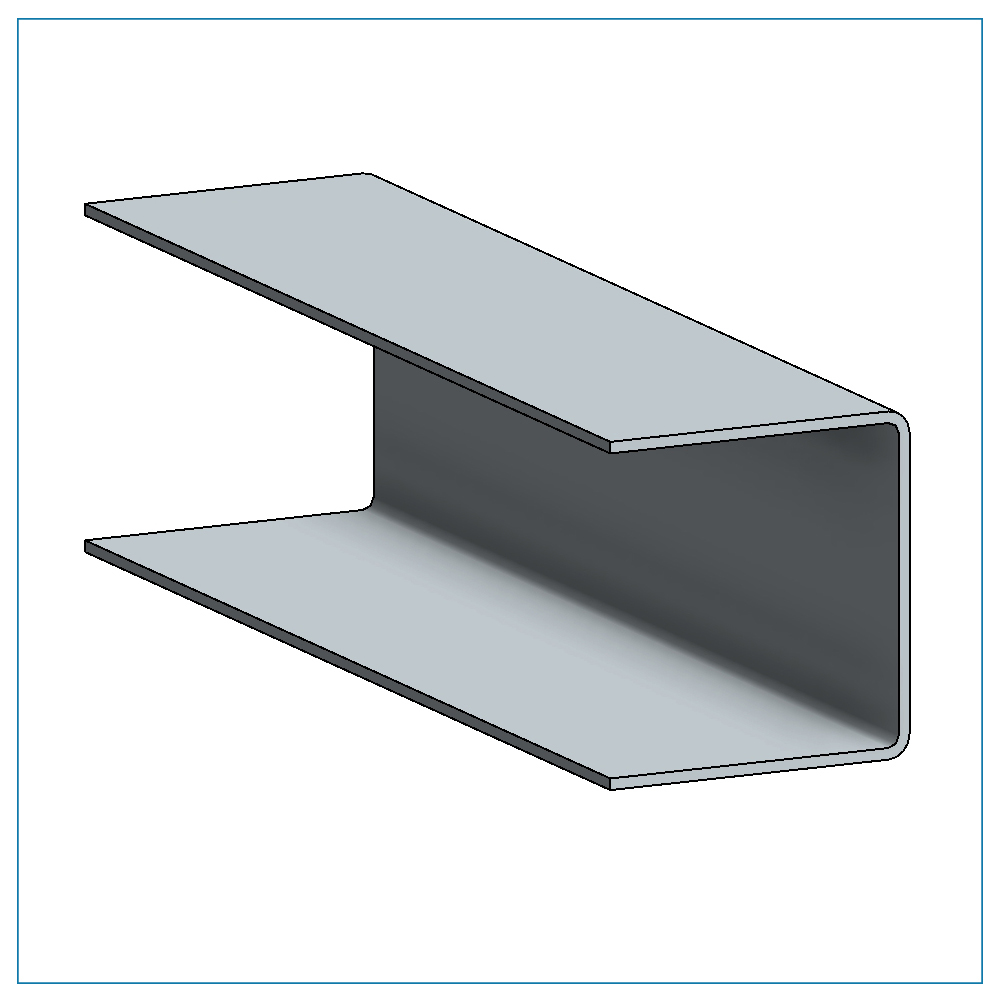

ПРОФИЛЬ НАПРАВЛЯЮЩИЙ

В одном семействе для Revit создано 4 типа профиля:

• Профиль направляющий 27*28 мм
• Профиль направляющий 50*40 мм
• Профиль направляющий 75*40 мм
• Профиль направляющий 100*40 мм

Функции профиля

Отключение видимости стрелки направления (свойства экземпляра, раздел "Зависимость", снять или поставить галочку на параметре "Направление"), которая показывает, в какую сторону профиль увеличивается при изменении параметра "ADSK_Размер_Длина", который расположен в свойствах экземпляра в разделе "Размеры".

Добавление уплотнительной ленты. Вы ее не видите, но она попадает в спецификацию только в том случае, если вы поставили галочку в параметре экземпляра. Расположение ее может быть только в 2-ух местах, сбоку (лицевая сторона, к которой прикручивается ГКЛ (ГСП) лист и снизу (сторона, которая прилегает к несущей поверхности: стена, пол, потолок).
В спецификации должна быть включена графа "ADSK_Размер_Ширина", именно из нее попадают данные по ширине ленты. Сбоку она будет равна примерно 40 мм (высота бортика профиля), снизу - ширине профиля. Например, вы выбрали профиль направляющий 75*40 мм, длина его 2500 мм, ленту надо приклеить с обеих сторон (сторона прилегания к стене, и сторона прилегания ГСП листов), тогда в спецификации появятся 2 строки "Лента уплотнительная для профиля", у одной будет параметр "ADSK_Ширина"=75 мм, а у второй=40 мм. Ширина ленты может отличаться на 1-5 мм от ширины профиля. Будьте внимательны при заказе ленты у своих поставщиков.
Лента уплотнительная сделана невидимой, чтобы не сбивать Вас столку при сборке и не выравнивать плоскости заново.

Установка профиля.

Семейство профиля создано так, чтобы его можно было устанавливать только на рабочей плоскости, которую выберете. Размещать профиль удобно как на 3D плане, так и на любых других видах. Инструментом "Выравнивание" на 3D видах удлинить профиль не получится, это можно сделать только на планах этажа.
Например, у вас есть стенка А и Б, от одной к другой должен быть установлен профиль направляющий 28*27 для каркаса потолка из ГСП. Вы устанавливаете профиль на стену, хоть на 3D виде по умолчанию видимость "Направление" стоит галочка. Вы инструментом "Выравнивание" выравниваете начальную сторону к стене А, у Вас перемещается весь профиль полностью. А чтобы нарастить его до стенки Б, Вы так же используете инструмент "Выравнивание", но уже к стене Б выравниваем сторону, где расположена стрелка "Направление". У Вас должна изменится длина профиля и длина уплотнительной ленты, если такова включена на профиле.

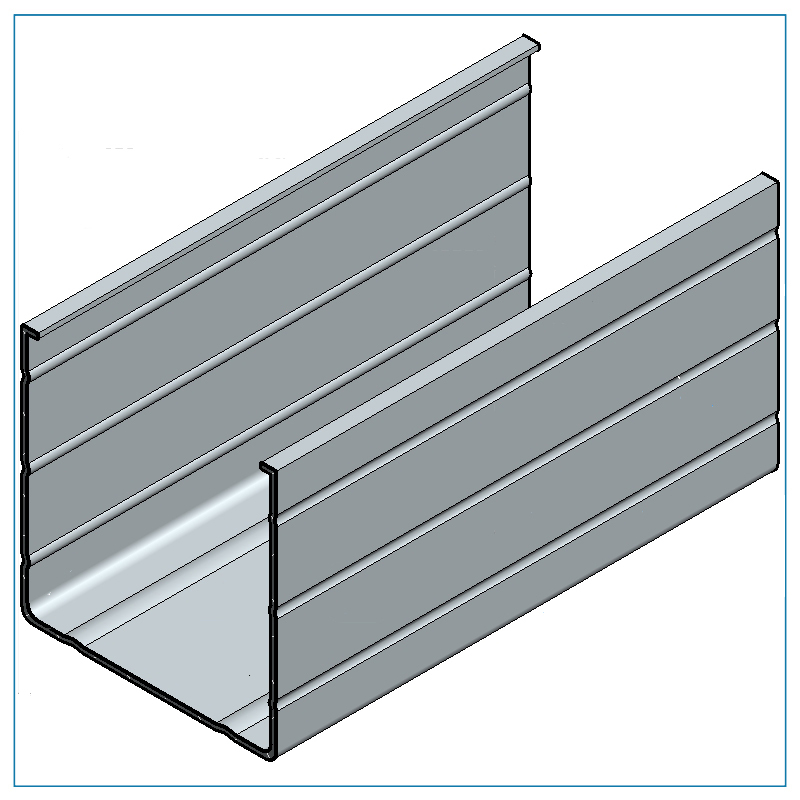

ПРОФИЛЬ СТОЕЧНЫЙ

К UA профилю данная информация тоже подходит.

В одном семействе для Revit создано 3 типа профилей:

• Профиль стоечный 50*50
• Профиль стоечный 75*50
• Профиль стоечный 100*50

Функции профиля

Отключение видимости стрелки направления (свойства экземпляра, раздел "Зависимость", снять или поставить галочку на параметре "Направление"), которая показывает, в какую сторону профиль увеличивается при изменении параметра "ADSK_Размер_Длина", который расположен в свойствах экземпляра в разделе "Размеры"

Добавление уплотнительной ленты. Вы ее не видите, но она попадает в спецификацию только в том случае, если вы поставили галочку в параметре экземпляра. Расположение ее может быть 3-х местах:
-плоскость (внутренняя сторона перегородки или лицевая сторона профиля);
-справа, слева (внешняя сторона перегородки, сторона, на которую монтируется лист ГСП)
В спецификации должна быть включена графа "ADSK_Размер_Ширина", именно из нее попадают данные по ширине ленты. Справа и слева она будет равна примерно 50 мм (высота бортика профиля), снизу равна ширине профиля.
Например, вы выбрали профиль стоечный 100*50 мм, длина его 1500 мм, ленту надо приклеить с обеих сторон крепления ГСП листов (перегородка в помещении), тогда в спецификации появятся 1 строка "Лента уплотнительная для профиля", у которой параметр "ADSK_Ширина"=50 мм, и длина=3000 мм.
Лента уплотнительная сделана невидимой, чтобы не сбивать Вас столку при сборке и не выравнивать плоскости заново.

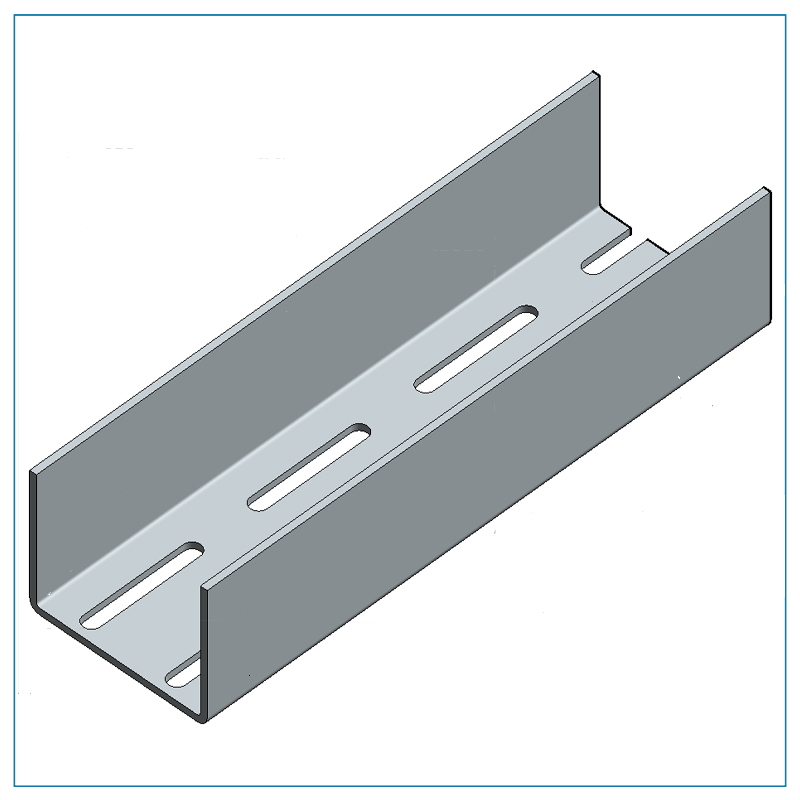

Уголок UA профиля. Хоть и очень редко, но бывает такое, что необходимо закрепить стоечный профиль в потолок и в перекрытие. Для этого и создано семейство UA профиля, которое включается отдельной галочкой в графе "Уголок UA". Так же есть возможность регулировать отступ от поверхности, параметрами "Потолок" и "Пол". В спецификацию попадает упаковками. В одной упаковке 4 штуки, т.е. если установлен один профиль с двумя уголками, в спецификации будет написано 0.5 упаковок.

Установка профиля.

Семейство профиля создано так, чтобы его можно было устанавливать только на рабочей плоскости, которую выберете. Размещать профиль удобно как на 3D плане, так и на любых других видах. Профиль устанавливается перпендикулярно плоскости, на которую устанавливаете его.

АДАПТЕР МУЛЬТИ 30˚-280˚

В нем также уже встроенный соединитель одноуровневый для профиля 60*27 мм, который попадает в спецификацию автоматически.

Функции адаптера

Изменение угла (свойства экземпляра, раздел "Размеры", впишите свой угол). Угол изменять только от 30˚ до 280˚, исходя из названия. Исходя из этих параметров будет появляться сфера красного цвета, которая оповестит Вас об ошибке. Семейство не сломается, но отключить видимость сферы не получится. Производитель Knauf не просто так написал эти цифры в названии своего продукта.

Установка профиля

Соединитель одноуровневый имеет выступ (ограничитель для профиля). При установке профиля старайтесь попасть на этот ограничитель торцевой стороной профиля. Профиль встанет ровно по центру соединителя. При необходимости повернуть профиль, используйте пробел на клавиатуре компьютера. Этот ограничитель будет служить рабочей плоскостью для профиля и при изменении угла у соединителя, профиль будет двигаться вместе с соединителем по той же оси.

ПОДВЕС ПРЯМОЙ

Подвес прямой с изменяемой длиной до 200 мм. Регулировка длины производится параметром экземпляра "Длина" в разделе "Зависимость". В спецификацию попадает именно это значение.
При изменении длины более 200 мм, появляется сообщение об ошибке в виде красной сферы, видимость можно отключить только изменением длины не более 200 мм. Или Вам стоит его заменить на нониус подвесы или что-то другое.

СОЕДИНИТЕЛЬ ОДНОУРОВНЕВЫЙ

Предназначен для соединения профиля 60*27 в одной плоскости.

Обрезка соединителя. Бывают такие ситуации, когда одна сторона соединителя обрезается монтажниками. Она просто не нужна. По умолчанию в семействе включена видимость всех сторон и обозначение сторон цифрами 1,2,3,4. Видимость обозначения управляется через параметр экземпляра в графе "Видимость", параметр "Обозначения". Там же и отключайте лишнюю сторону, которая должна быть обрезана при сборке каркаса, если такую процедуру Вы предусматриваете в своей сборке.
